10 критических частей машины для компрессии таблеток

1.Бункер машины для прессования таблеток

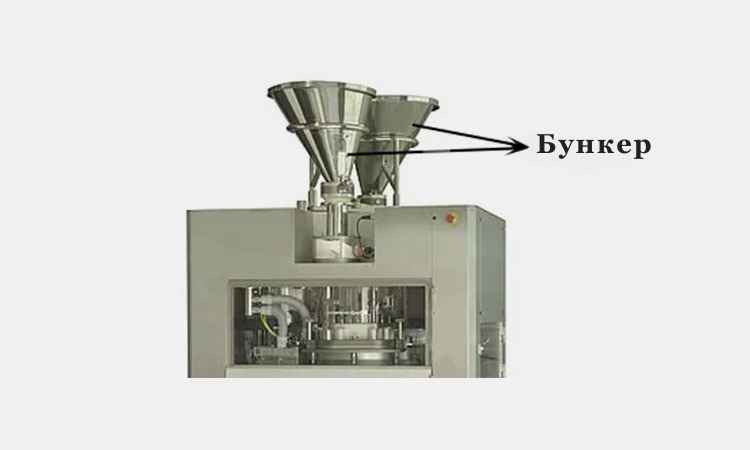

Таблетки сжатия машина бункер источник: pharmaeducation

Бункер машины для прессования таблеток является частью системы подачи. Он в основном отвечает за подачу гранул, порошков и смесей лекарств и их смешивание в таблеточном прессе. Вы можете выбрать ручную или автоматизированную систему подачи. В бункере находится датчик. При низком уровне материала машина автоматически подает сигнал тревоги.

2.Система подачи машины для прессования таблеток

Система подачи машины для прессования таблеток в основном предназначена для подачи гранул, порошков и смесей лекарств из бункера в полость пресс-формы, особенно при быстром вращении. Она состоит в основном из внешней оболочки, любого количества вращающихся внутренних лопастных колес и основания.

Лопатка для кормления

Лопатка для кормления - источник: korsch

Загрузочная лопатка в основном устанавливается между системой подачи и турелью, и зазор между ними нелегко изменить. Он в первую очередь отвечает за качественное наполнение свободно текущих, не вязких смесей.

Система кормления

Система кормления - источник: sdcsalesar

Это устройство в основном состоит из бункера, клапана регулировки потока, устройства передачи подачи, принудительного питателя, кронштейна питателя, отбойного устройства возврата порошка и т.д.

Вы можете регулировать зазор между принудительным питателем и рабочей поверхностью поворотного стола в соответствии с вашими потребностями. Система подачи может обеспечить адекватное наполнение порошком при любых обстоятельствах.

3.Система регулировки заполнения пресса для таблеток

Система регулировки наполнения таблеточного пресса - источник: sciencedirect

Система регулировки наполнения таблеточного пресса в основном используется для регулировки веса последующих таблеток. Система регулировки наполнения в основном состоит из двигателя с регулировкой скорости, редуктора, линейки перемещения, механизма регулировки, дорожки наполнения и т.д.

Заправочные кулачки

Наполнитель для кулачков - источник: natoli

Выбор правильных загрузочных кулачков имеет решающее значение для взвешивания таблеток. Если выбрать слишком мелкие кулачки, вес таблетки изменится. Если выбрать слишком глубокие загрузочные кулачки, лекарственный порошок будет распыляться на стол пресс-формы.

Дозирующая станция

Дозировочная станция способна определить точное количество вашего продукта, подаваемого в полость формы перед сжатием, и, следовательно, определить вес таблетки.

4.Ротор машины для прессования таблеток

Башня машины для таблетирования - источник: pharmaeducation

Турель является основным компонентом машины для прессования таблеток. Она состоит из главного двигателя, синхронного шкива, синхронного ремня, редуктора червячной передачи, основного подшипникового узла, основного вала, турели и других основных компонентов.

Во время работы оборудования турель и главный вал соединяются с помощью винтов и штифтов для передачи крутящего момента.

Штамп для прессования планшетов

Штамп для планшетного пресса - источник: etsy

Штамп и полость штампа определяют форму ваших таблеток. Когда гранулы, порошки и смеси лекарств подаются в отверстия или полости штампа, они спрессовываются в таблетки нужного вам размера, диаметра, размера и формы.

Пробойники для планшетных прессов

Пуансон для таблетпресса – источник: irm

Пуансоны таблеточного пресса состоят в основном из двух пуансонов (верхнего и нижнего). Когда гранулы, порошки и смеси лекарств подаются в отверстие или полость пресс-формы, нижний пуансон движется вверх, а верхний - вниз. Благодаря такому движению порошок в полости пресс-формы будет спрессован в таблетки.

Верхняя и нижняя направляющие планшетного пресса

Верхняя и нижняя направляющая рельса таблеточного пресса - источник: salepubsm

Верхняя и нижняя направляющие планшетного пресса в основном состоят из цилиндрического кулачка и плоского кулачка. Верхняя направляющая состоит из параллельных направляющих верхнего уровня, смазочных направляющих верхнего уровня, параллельных направляющих верхнего уровня, верхних направляющих верхнего уровня и т.д., которые соответственно крепятся к направляющей пластине верхней направляющей.

Нижний направляющий рельс состоит из нижнего ударного нижнего рельса, нижнего ударного погрузочно-разгрузочного рельса, наполнительного рельса, переходного рельса предварительной нагрузки, переходного рельса главного давления, верхнего отбойника нижнего удара и верхнего отбойника нижнего удара.

Структура колеса предварительного прессования и колеса главного пресса

Колесо предварительного прессования и колесо главного пресса Структура- источник: osdmachinery

Он состоит из верхнего колеса предварительного давления в сборе, нижнего колеса предварительного давления в сборе, верхнего колеса главного давления в сборе и нижнего колеса главного давления в сборе. Колесная структура в основном используется для регулировки толщины таблеток, сформированных после сжатия.

5.Кулачковые дорожки пресса для таблеток

Кулачковые направляющие таблеточного пресса - источник: phxequip

Кулачковые дорожки планшетного пресса направляют движение верхнего и нижнего пуансонов во время процесса нанесения таблиц. Во время процесса нарезки таблиц кулачковая дорожка обеспечивает плавный ход процесса нарезки таблиц. Кулачковая дорожка помогает перемещать пуансон вверх и вниз при вращении револьверной головки.

6.Компрессионная часть машины для прессования таблеток

Сжатие таблеток - источник: pharmaeducation

Компрессионные части таблеток в основном состоят из роликов предварительного сжатия и основных роликов сжатия.

Валики предварительного сжатия

Вальцы предварительного сжатия используются для обеспечения первоначального усилия сжатия при прессовании. Его назначение - удалить воздух, который может присутствовать в формах, гранулах лекарств, порошках и смесях.

Компрессионный ролик

Главный компрессионный ролик обеспечивает заданное и достаточное усилие для сжатия гранул в таблетки с требуемой твердостью.

На протяжении всего процесса ролик остается стабильным и не подвергается вибрации, что обеспечивает постоянную толщину и размер таблеток. Поэтому большинство машин для прессования таблеток имеют два комплекта прижимных роликов.

7.Система выброса

Система выталкивания может извлекать спрессованные готовые таблетки из оборудования и передавать их в последующие упаковочные процессы.

Выбрасывающий кулачок

Выталкивающий кулачок - источник: pharmaeducation

Выталкивающий кулачок может направлять нижний пуансон вверх, помогая тем самым выталкивать таблетки из отверстия матрицы или полости после сжатия. После сжатия и формования таблеток они будут медленно и постепенно выталкиваться под действием выталкивающего кулачка.

Взлетное лезвие

Взлетающий клинок - источник: natoli

Съемный нож помогает подтолкнуть сжатые и выброшенные таблетки к разгрузочному желобу. После того как таблетка вытолкнута из формы, она выводится из машины с помощью отводящего лезвия и попадает в желоб для выброса таблеток.

8.Разгрузочный желоб

Разгрузочный парашют - источник: pharmaeducation

Разгрузочный лоток в основном используется для направления таблеток в ведро для сбора или коробку для сбора. После того как таблетки выходят из полости формы, разгрузочный лоток направляет их в коробку для сбора в последовательности, завершающей процесс изготовления таблеток. Готовые таблетки также проходят контроль качества в партиях.

9.Система управления

Система управления - источник: natoli

Система управления машины для прессования таблеток способна контролировать и координировать большинство функций машины. Основные элементы управления включают в себя скорость вращения револьверной головки, скорость подачи, температуру, верхний и нижний пуансоны, хранение и поиск рецептов продукции, электронный журнал аудита, контроль усилия прессования, отбор таблеток в режиме онлайн, интерфейс центральной системы и т. д.

10.Другие

Помимо этих компонентов, машина для прессования таблеток имеет и другие составляющие, такие как системы смазки, двигатели, электрические и гидравлические системы.

Система смазки

Система смазки - источник: pharmacy-machines

Система смазки таблеточного пресса в основном состоит из масляных насосов, гидравлических цилиндров, клапанов и т.д. Она в основном используется для обеспечения необходимой смазки и защиты различных частей таблеточного пресса. Разумная система смазки может обеспечить стабильность и нормальную работу всего таблеточного пресса.

Гидравлическая система

Гидравлическая система таблеточного пресса - это система, использующая жидкость для передачи давления и мощности. В процессе работы таблеточного пресса двигатель приводит в действие насос для нагнетания гидравлического масла в гидравлическую систему.

Гидравлическое масло контролируется различными гидравлическими клапанами и транспортируется к гидроцилиндру по гидравлическому трубопроводу для создания давления.

Заключение

После изучения этих 10 важнейших частей машины для сжатия таблеток, вы будете лучше понимать машину для сжатия таблеток и принципы ее работы. Существуют более подробные и сложные детали, которые мы не рассмотрели, если вы хотите узнать больше о машине для сжатия таблеток и ее деталях, не медлите, свяжитесь с нами!
